智能农业沙盘是实现大唐移动公司智能农业研发推演的一个重要的载体，沙盘的运作效果前瞻性表达未来现代农业的运行形态。模型对研究内容的全方位再现和整体效果的营造能力逐渐成为其他任何形式难以比拟的表现手段。为了真实的反映出研究课题的规划前景，为了大唐物联网智能农业产品应用推广工作能取得更好的成果，大唐移动通信设备有限公司委托北京军科兴华共同开发完成本任务。

1、总体制作思路

沙盘针对研究课题设置应用终端的场景，力求形象地反映出农业生产的自然条件，生产自然场景，种植、养殖、水域环境等。建成后整体统一、局部精彩写真。用准确的比例、精细的制作，局部可以艺术化处理，做到既有真实性，又不乏观赏性。建议模型环境和场景还原采用不同比例制作，这样可以增加绿化环境，从视觉上增加区域分区间距，美化原始场景。另将周边配套以文字或体块表示。

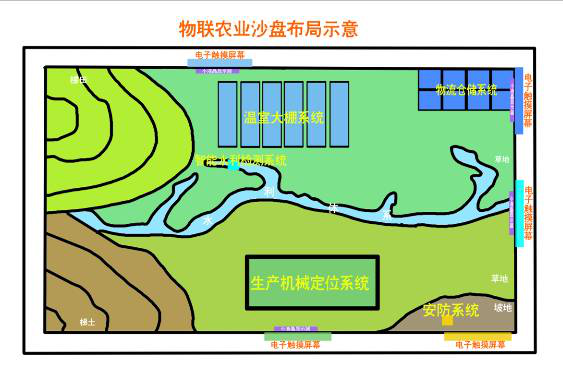

2.智能农业沙盘体模型制作总体规划平面

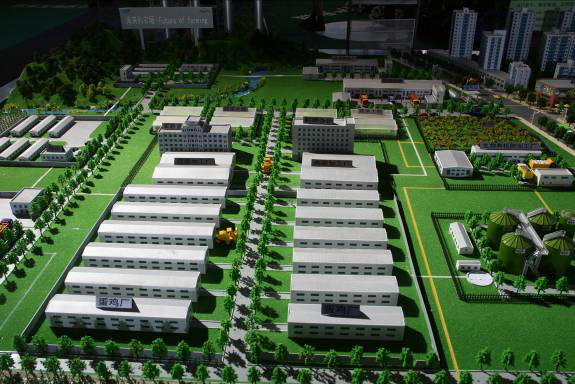

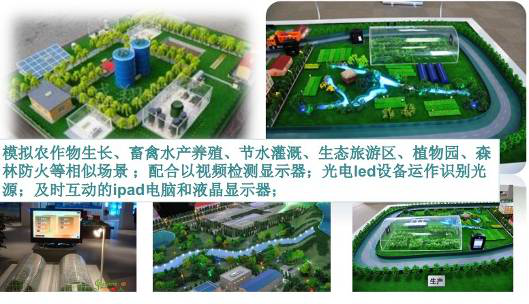

3、沙盘总体参考示意

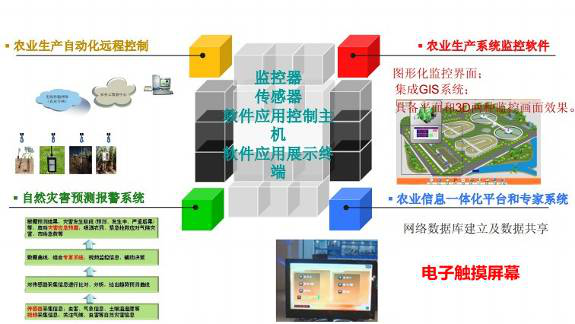

4、主要配置和互动软件、显示终端

5、功能分区及功能描述

1）温室大棚系统

功能：通过安放在室内大棚内的，温度，湿度，空气传感器，将及时的大棚的监控数据采集，并实时传输给区域内的液晶显示器上，并于互动触碰显示系统数据同步，在棚内设置喷洒环节，使环境产生变化，参观者可通过显示系统及时看到环境变化所导致的参数实时变化。触摸展示器设置智能数据查询软件，参观者可根据其想查阅的类别，随时点播查询内容达到参观互动的目的。

主要设备配置:

A、 温度、湿度、空气、大棚内部传感器

B、 小型液晶数据采集显示器

C、 大屏幕触摸显示器

2）智能物流仓储系统

功能：不仅能够进行入库管理、出库管理、库内移动、盘点管理、调拨管理、退货管理和报表分析，还能够监测货物的位置偏移和周围环境的温度、湿度，对库房进行视频监控和火灾报警等。智能物流仓储系统包括硬件和软件两部分。

软件部分主要为仓储管理系统，它按照物流仓储的业务要求，对信息、资源、行为、物品和人员等进行管理和调配，使它们高效合理地运转，并是整个系统与互联网相对接。硬件部分主要是支撑仓储管理系统的各种硬件设备和各种工具等。 智能物流仓储系统将货物信息发布到物联网中。在整个物联网范围内，不管是货物信息查询、货物订购、还是货物流通都可以方便地进行远程操作和监控。

主要设备配置：

A、 温度、湿度、空气、大棚内部传感器

B、 小型液晶数据采集显示器

C、 大屏幕触摸显示器

3）生产机械定位系统

功能：基于全球定位技术的农机车辆导航与自动驾驶是一种新颖的农田作业应用技术,目的在于使得田间机械化作业时,保证车辆行走的路径更精确、合理。使用该产品可避免重复投入（比如复耕/复播），有效利用土地（减少漏耕/漏播）。它还能减轻操作员的劳动强度，减少疲劳驾驶，从而达到延长驾驶作业时间，提高生产率的目的。据统计，仅有效避免重复投入一项即可获得10%以上的回报。

主要设备配置：

D、 环境温度、湿度测试仪

E、 小型液晶数据采集显示器

F、 大屏幕触摸显示器

4）智能水利检测系统

功能：基于GIS技术的远程集中用水管理控制系统，包括信息采集系统、基于GIS的供排水管理系统、用水管理收费系统、信息服务系统。  集成GIS功能，具有供水管网自动监测功能。  连接LED大屏幕，用水信息实时发布。

主要设备配置：

G、 水质、水位传感器

H、 小型液晶数据采集显示器

I、 大屏幕触摸显示器

5）安防系统

功能：一种结合了计算机自控技术、智能传感技术等高科技手段的资源节约型高效设施农业技术，它主要是根据环境的温度、湿度、二氧化碳含量、光合有效辐射以及土壤状况等因素，来控制温室内的各项指标，以创造出适合作物生长的最佳环境。很显然如何能够准确、稳定、方便的得到这些环境信息就成为整套系统的关键。随着近几年短距离无线通信的发展，新兴的无线传感网技术为智能温室系统中的传感环节提供了有力的技术保障

主要设备配置：

J、 温度、湿度、空气、内部传感器

K、 小型液晶数据采集显示器

L、 大屏幕触摸显示器

6、软件系统描述

整套系统由无线空气温湿度采集器、无线数据采集器、无线开关控制器、无线数据网关及软件组成。将无线节点设备放置在监控点，采用无线USSN网络技术进行无线连接，所有数据最终汇集到网关上，每个网关下面可同时连接上百个终端设备，且所有终端自动组网，同步工作。网关与PC或网络服务器则通过以太网或移动通讯网络连接。

无线空气温湿度采集器采用高精度温湿度传感器，液晶屏可本地显示，采用电池供电。

无线传感器数据采集器装有预留端子，可根据需要外接土壤温湿度、光照等多种传感器。由于外接传感器功耗大，将采用电源供电或太阳能供电方式。

无线开关控制器可与原有电控系统并联，可用于控制卷膜机、卷帘机、风机、灌溉装置等。

网关内置了强大的操作系统，可对网络和数据进行维护和储存。PC机通过网线或局域网直接登陆网关后，可进行系统设置、采集网络管理、查看数据、绘制图表、导出数据、设置报警等操作。网关内置3G模块及多种网络接口，可将所有的配置数据和采集数据一并传到网络服务器上，并支持多用户同时登陆网络服务器对网关的数据进行查看。
